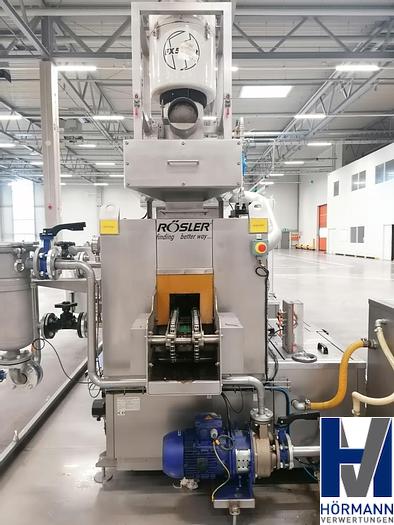

Bandwaschanlage Rösler C20.30/0,6/B/SOP/P/SOP, 2016

Bandwaschanlage Rösler C20.30/0,6/B/SOP/P/SOP,

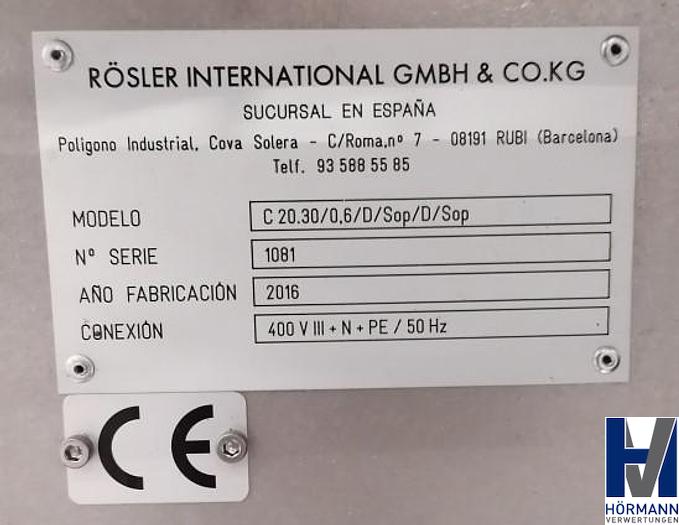

Baujahr: 2016, Serien-Nr.: 72441,

Edelstahl, für Behälterabm. 400 x 600 mm

besteht aus den folgenden Arbeitszonen:

Waschen 1

Abblasen 1

Waschen 2

Abblasen 2

Kühlen mit Umgebungsluft

Die Werkstücke durchlaufen die Waschzonen der Anlage kontinuierlich auf einem Kettenfördersystem.

Der Antrieb erfolgt über einen Getriebemotor mit Drehzahlregelung.

Die Oberfläche der Werkstücke wird zuerst mittels Düsen allseitig abgespritzt und gereinigt.

Anschließend durchlaufen die Werkstückträger die Abblaszone, in der die Werkstücke über spezielle Düsen mit gefilterter Umgebungsluft abgeblasen werden.

Analog dazu durchlaufen die Werkstücke eine weitere Wasch- und Abblaszone (Waschen 2 + Abblasen 2)

Um die Sauberkeit der Werkstücke und der Waschflüssigkeit sicherzustellen, ist jede Waschzone mit einem Filtersystem ausgerüstet.

Um die Wasch- und Trockeneffizienz zu verbessern, werden die Reinigungsbäder durch seitlich in den Kreislaufbehältern angebrachte Elektro-Heizelemente erhitzt.

Die Teile durchlaufen anschließend eine Kühlzone, in der sie mit gefilterter Umgebungsluft angeblasen und dadurch abgekühlt werden..

-Arbeitszyklus-

Arbeitszonen | Zeit sec. | Temperatur °C | Länge in mm

Beladen: 500mm

Einlauf: 40 sec | 400mm

Waschen 1: 60 sec | 50 °C | 500mm

Abtropfen + Abblasen: 60 sec | Umgebungsluft | 600mm

Waschen 2: 60 sec | 50 °C | 600mm

Abtropfen + Abblasen: 60 sec | Umgebungsluft | 400mm

Kühlen über Gebläse: 60 sec | Umgebungsluft | 600mm

Entladen: 500mm

Gesamtlänge (Achsabstand Kettenumlenkrollen): 4400 mm

-Pumpen-

Zone | Förderleistung | Druck | Leistung

Waschen 1: 150 l/min | 5 bar | 3 kW

Waschen 2: 150 l/min | 5 bar | 3 kW

-Kreislaufbehälter-

Zone | Volumen

Waschen 1: 400 l

Waschen 2: 400 l

-Filtration-

1 Stück Grob-Filter in der Ansaugleitung jeder Pumpe, um ein Eindringen von Fremdkörpern zu verhindern

2 Stück Korb-Filter 500 μm am Rücklauf in jeden Behälter

1 Stück. Sackfilter 50 μm nach der Pumpe für Waschen 1

1 Stück Sackfilter 50 μm nach der Pumpe für Waschen 2

-Heizung (ausgelegt für eine Aufheizzeit von 1,5 Stunden)-

Waschen 1: Beheizung mittels Elektroheizelementen seitlich im Kreislaufbehälter; Gesamtleistung: 18 kW

Waschen 2: Beheizung mittels Elektroheizelementen seitlich im Kreislaufbehälter; Gesamtleistung: 18 kW

-Transportsystem-

Das Transportsystem besteht aus 2 parallelen Transportketten die kontinuierlich laufen / ausgeführt sind. Die Ketten werden über einen Getriebemotor mit Drehzahlregelung angetrieben.

- Leistung: 0,35 kW

- Nenngeschwindigkeit: 0,6 m/min

-Schalteinrichtung

- Freistehender Schaltschrank mit allen Bedien- und Anzeigeelementen mit Siemens SPS-Steuerung Typ S7-1200 und Bediengerät KTP 700 zur Eingabe und Überwachung aller Prozessparameter.

- Automatisches Vorheizen des Waschbades über die SPS-Steuerung möglich

- Blitzleuchte und Hupe für generelle Störung

- Klimagerät zum Kühlen der Schalteinrichtung (ausgelegt für Umgebungstemperaturen von max. 40°C)

- Betriebsspannung: 400 V, 50
